WFilter部署方案介紹
1. 概述
WFilter（超級嗅探狗）只需要安裝在一臺電腦上就可以監控整個局域網的上網行為，但是這臺電腦必須處在一個可以看到其他電腦上網數據包的位置�？偟膩碚f，有兩種部署方案：
- 旁路監控模式：在交換機或者路由器上面配置一個“鏡像端口”，把監控主機接到“鏡像端口”來實現監控。
- 串聯監控模式：把監控主機配置成“網關”、“網橋”或者“代理服務器”，并使其他電腦通過該服務器來上網，從而實現監控。
2. 旁路監控模式介紹
a. 旁路監控模式的優點
旁路監控模式是對當前網絡影響最小的監控模式。
- 充分利用已有硬件的功能，部署方便，不會影響現有的網絡結構。
- 不會對網速造成任何影響。旁路模式分析的是鏡像端口拷貝過來的數據，對原始數據包不會造成延時。
- 旁路監控設備一旦故障或者停止運行，不會影響現有網絡。
- 旁路監控模式一樣可以對上網行為進行控制。
b. 缺點
- 需要交換機或者路由支持“端口鏡像”功能才可以實現監控。
- 旁路模式采用發送RST包的方式來斷開TCP連接，不能禁止UDP通訊。對于UDP應用，一般還需要在路由器上面禁止UDP端口進行配合。請參考：如何在路由器上禁止相關的UDP端口？

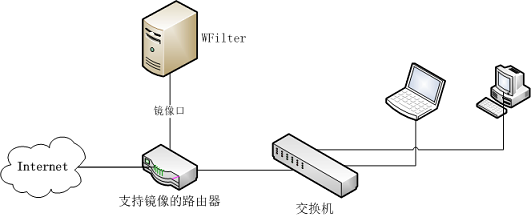

網絡拓?fù)鋱D如下（要求路由器有“端口鏡像”或者“端口監控”功能）：
相關例子如下：

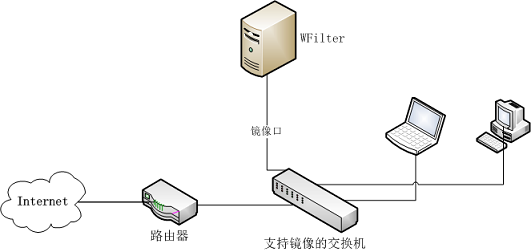

網絡拓?fù)鋱D如下（要求交換機有“端口鏡像”或者“端口監控”功能）：
相關例子如下：
還有一些其他的旁路方案，相關例子如下：
建議您在WFilter的“插件管理”中安裝“旁路部署助手”插件來獲取適合您網絡的旁路監控方案。
3. 串聯監控模式介紹
a. 串聯監控模式的優點
- 利用windows自帶的“網關”、“網橋”功能即可實現，不需要硬件設備的支持。
- 可以禁止UDP通訊數據包，不需要在路由器或者防火墻上禁止UDP端口。
b. 缺點
- 需要更改現有的網絡結構。
- 與“旁路監控”相比較，“網關”、“網橋”的配置更加復雜些，需要一定的技術能力。
- 串聯服務器如果負荷太大或者感染病毒，有可能會影響網速。

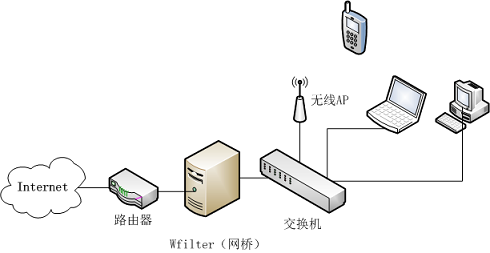

用一臺雙網卡windows作為網橋，不需要修改網絡結構就可以把該網橋直接串接在網絡中進行監控，是串聯模式的首選方案。網絡拓?fù)鋱D如下：
相關例子如下：

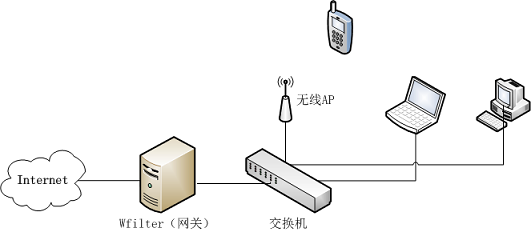

用一臺雙網卡windows作為網關，并且在該網關上安裝WFilter來實現監控。該方案一般需要對網絡結構進行相應的改動。網絡結構如下：
相關例子如下：
還有一些不太常見的其他方案，如下：
4. 監控方案專題
更多關于旁路模式禁止UDP，在虛擬機中安裝WFilter方案，賬號監控方案，多網段根據mac監控方案，無線監控方案等內容，請參見具體的專題，專題列表如下：
