多VLAN三層交換機如何連接WFilter上網行為管理系統?

有些用戶對于三層交換機連接WFilter系統的配置有些疑問,實際上的實現很簡單,只要在WFilter系統中配置到各VLAN的路由表就可以了。本文將介紹具體的配置步驟。

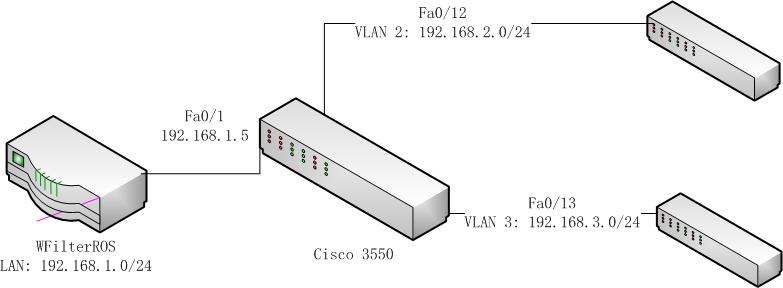

網絡拓撲圖



如上圖所示:

  1. Cisco 3550三層交換機上設置了兩個VLAN(Vlan2 - 192.168.2.0/24,和VLAN3 - 192.168.3.0/24)。

  2. WFilter系統的內網網段是192.168.1.0/24

  3. Cisco 3550上聯到WFilter的端口IP設置為192.168.1.5。

交換機配置命令

以下是交換機(Cisco 3550)的一些配置命令。

配置端口的VLAN

Switch#configure terminal

Switch(config)#interface fa0/12

Switch(config-if)#switchport mode trunk

Switch(config-if)#switchport access vlan 2

Switch(config-if)#end

設置VLAN的IP地址

Switch#configure terminal

Switch(config)#interface vlan 2

Switch(config-if)#ip address 192.168.2.1 255.255.255.0

Switch(config-if)#end

設置上聯口的IP地址

Switch#configure terminal

Switch(config)#interface fa0/1

Switch(config-if)#no switchport

Switch(config-if)#ip address 192.168.1.5 255.255.255.0

啟用IP Routing

Switch#configure terminal

Switch(config)#ip routing

Switch(config)#end

WFilter配置

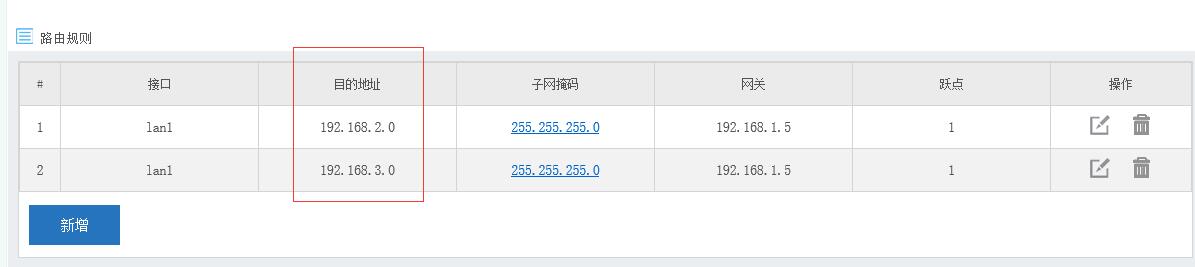

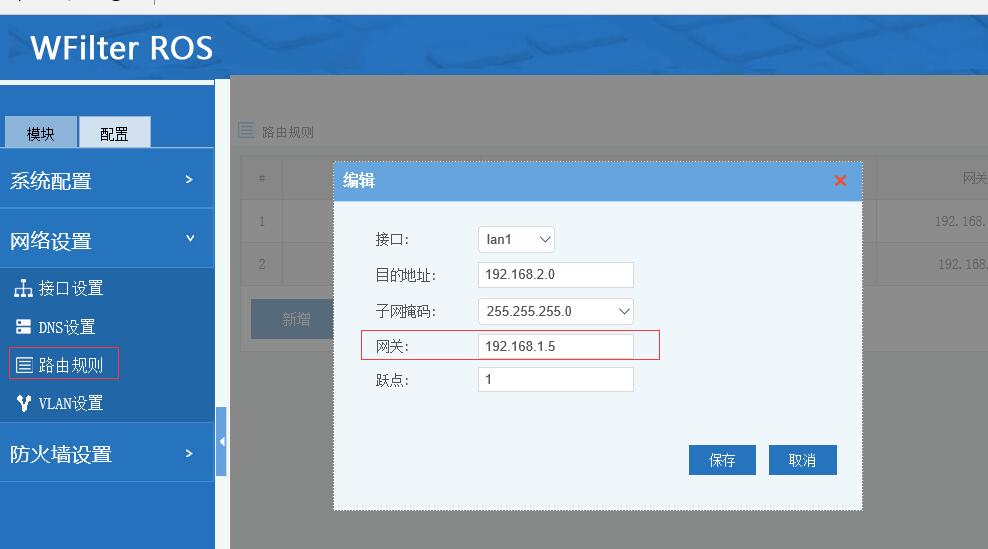

然后只需要在WFilter中配置到VLAN的路由規則即可。如下圖:
